激光打標機使用指南
發布時間:2020年7月3日15時50分49秒  瀏覽量:7757

激光打標機是當下比較常見的工業制造加工設備。佛山富蘭激光為了廣大客戶能快速、正確的使用激光打標機設備,特意整理出一份詳細且簡單易懂的使用指南,供大家參考。注:不同機型,操作流程會略有不同,具體以實際機型為準。





一、開機前:

開機前請先清潔工作臺面,檢查激光打標機是否安全接地,檢查打標機的電源線,使其連接正確、可靠。



二、開機步驟:

①、開啟總電源開關(接通電源后,工作指示燈常亮、風扇運行);

②、插入鑰匙開關,順時針旋轉90至“開”的位置;

③、開啟工控開關,工控電腦自動啟動;

④、打開電腦顯示器、電腦主機電源開關;

⑤、急停開關不要開啟(即開關向上彈起,屬自動閉合狀態);

⑥、打開鑰匙開關,開啟激光器開關,打開激光打標軟件;

⑦、摘下激光器振鏡防護蓋;

⑧、調節軟件相關參數進行激光標記。



三、打標操作:

①、打開打標軟件;

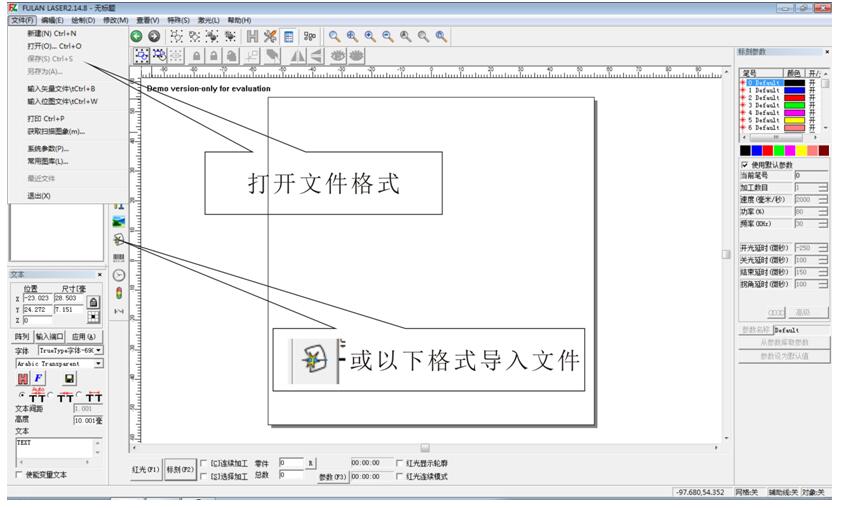

②、選擇打標文件→打開→選中要打標的文件(或新建編輯所要打標的圖文);





③、對位:鼠標點擊下方“紅光”,激光頭放出紅色方框射在打標件上,平移工件使方框落在待打標部位,調好后再點擊停止“紅光”,然后對工裝進行固定。 (注意:對位時要迅速,用紅光時間不得過長,以免縮短發光頭使用壽命。)

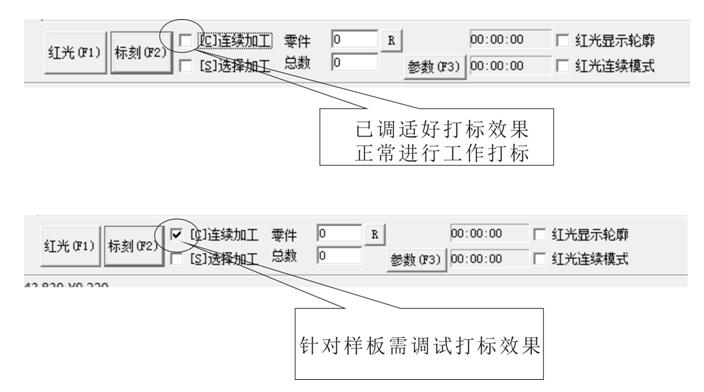

④、調焦:將工件樣板放置在待打標處,然后勾選連續打標,鼠標點擊“連續加工”,再點擊“標刻”,搖動手柄調節Y軸升降,直至激光作用到工件上能量最強,聲音最清脆,顏色最亮的時候,基本上就是焦距。(佛山富蘭激光小編在此溫馨提示您:“連續加工”是調焦時才用的,等調好焦距后,請記得把“連續加工”關閉,再操作。)



PS:手動調焦頭因?yàn)椴捎萌斯ふ{(diào)焦,速度慢,效率低,而且調焦精度得不到保證,以至于產生許多廢品;為此,佛山市富蘭激光科技有限公司根據市場所需,自主開發出一款系統——自動調焦系統。自動調焦系統,可配置于任何一款激光打標設備,詳情請聯系富蘭激光客服。

⑤、試刻OK后,便可按“標刻(F2)”鍵進行打標工作。(標刻多個工件,只需重復操作此步驟)。

上述為初次對一打標件標刻,應保存圖形及標刻參數在內的頁面成文件,并測出激光頭與打標面的高度,下次生產時從計算機中調出文件及直接對好高度,即可打標。



四、關機步驟:

①、確認工控機沒有運行任何軟件后,關閉激光打標軟件;

②、按順序依次關閉工控及水電系統;

③、關閉激光開關,再關閉鑰匙開關;

④、關閉計算機;

⑤、待電腦黑屏關機后,關閉總電源開關;

⑥、拔下鑰匙,由專人保管,以備下次使用;

⑦、蓋上鏡頭蓋。



五、激光打標機的保養維護:

1、 保持工作場所及設備清潔;

2、每年要開啟打標主控電腦的機箱清理內部灰塵;

3、 搬動激光打標機時,注意不得拉傷激光傳送管;

4、激光器上下運動組件,半年檢查一次潤滑情況;

5、不要隨便安裝與工作無關的軟件,每半年對計算機內部文件進行一次清理;

6、要嚴格按照設備的啟動步驟來操作,不要胡亂操作;

7、設備在工作時,嚴禁打開任何端蓋;

8、激光器及光學鏡頭易碎,搬運時應小心輕放,并避免振動;

9、采用水冷的,冷卻水須純凈、無粘性,常更換;

10、在操作的過程中如果有任何的異常應當立即關閉設備,安排人員對設備進行檢查維護。請注意:要由專業人員或設備供應商授權人員進行維修,切勿自行拆卸。

11、供電電網波動應小于10%,如不能保證,則必須安裝穩壓器。



購買激光打標機就找佛山富蘭激光,廠家直銷、免費打樣、上門安裝、一對一培訓、一年保修、終身維護。
